Konsola dystrybucyjna mocy

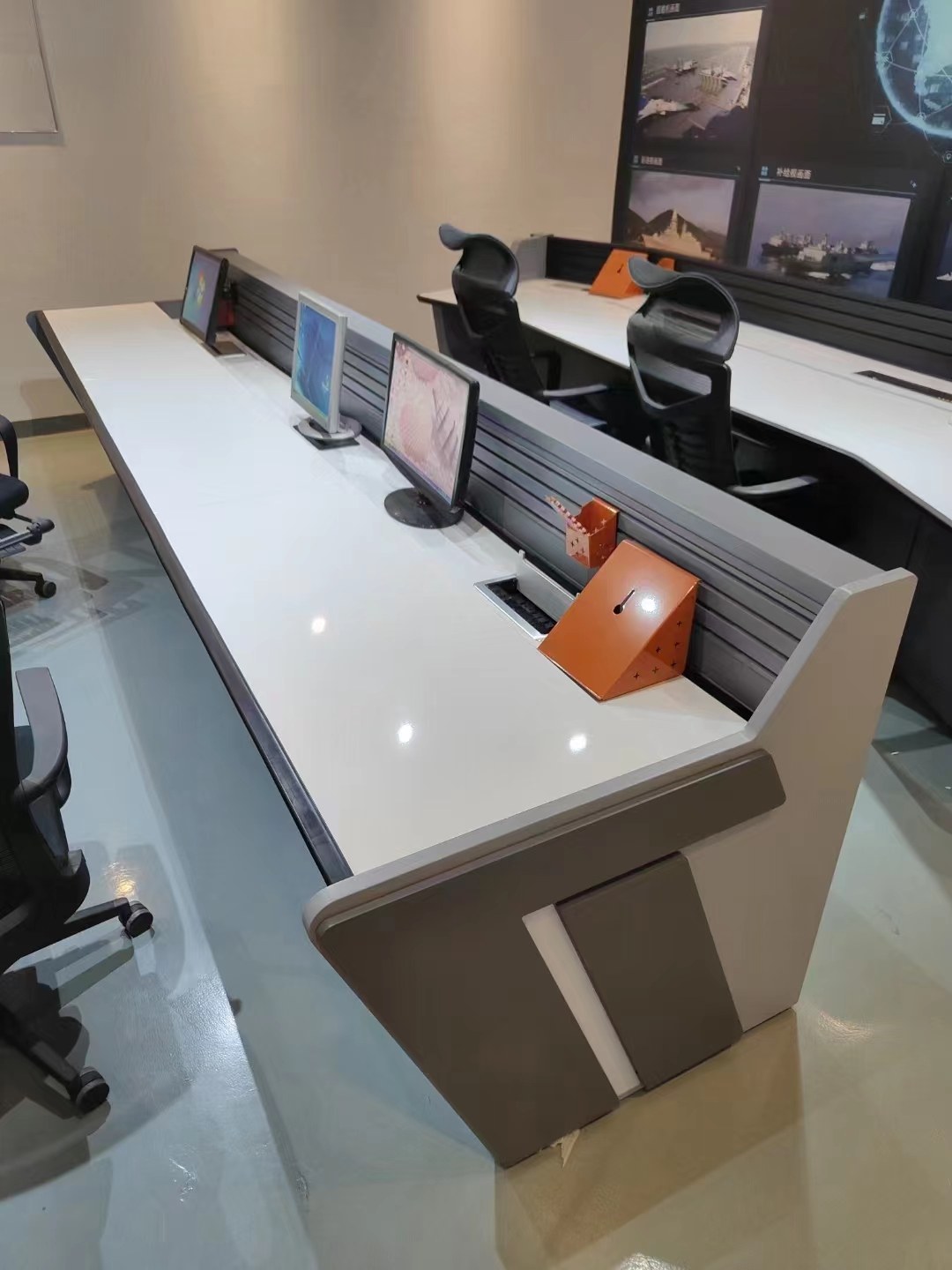

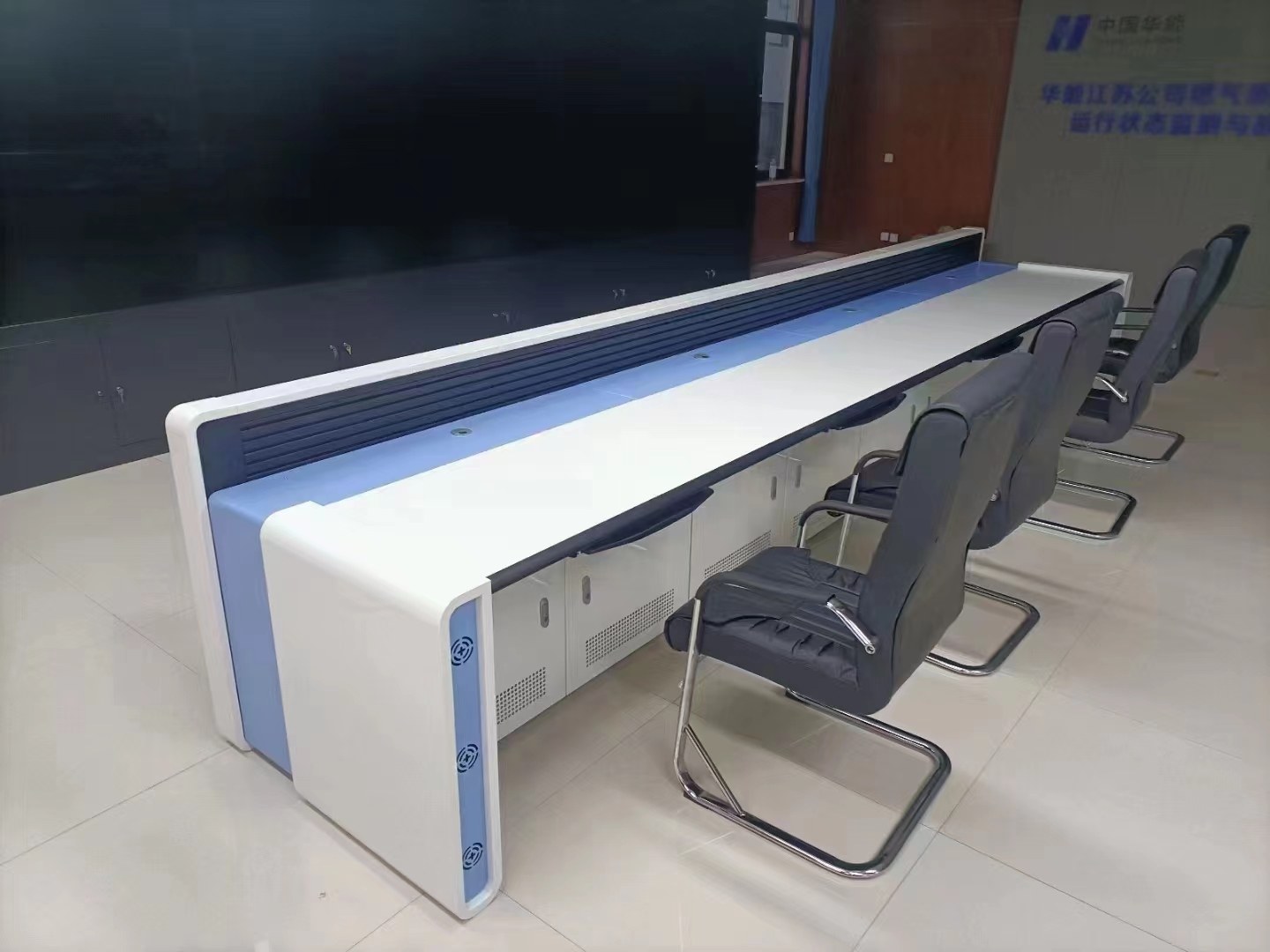

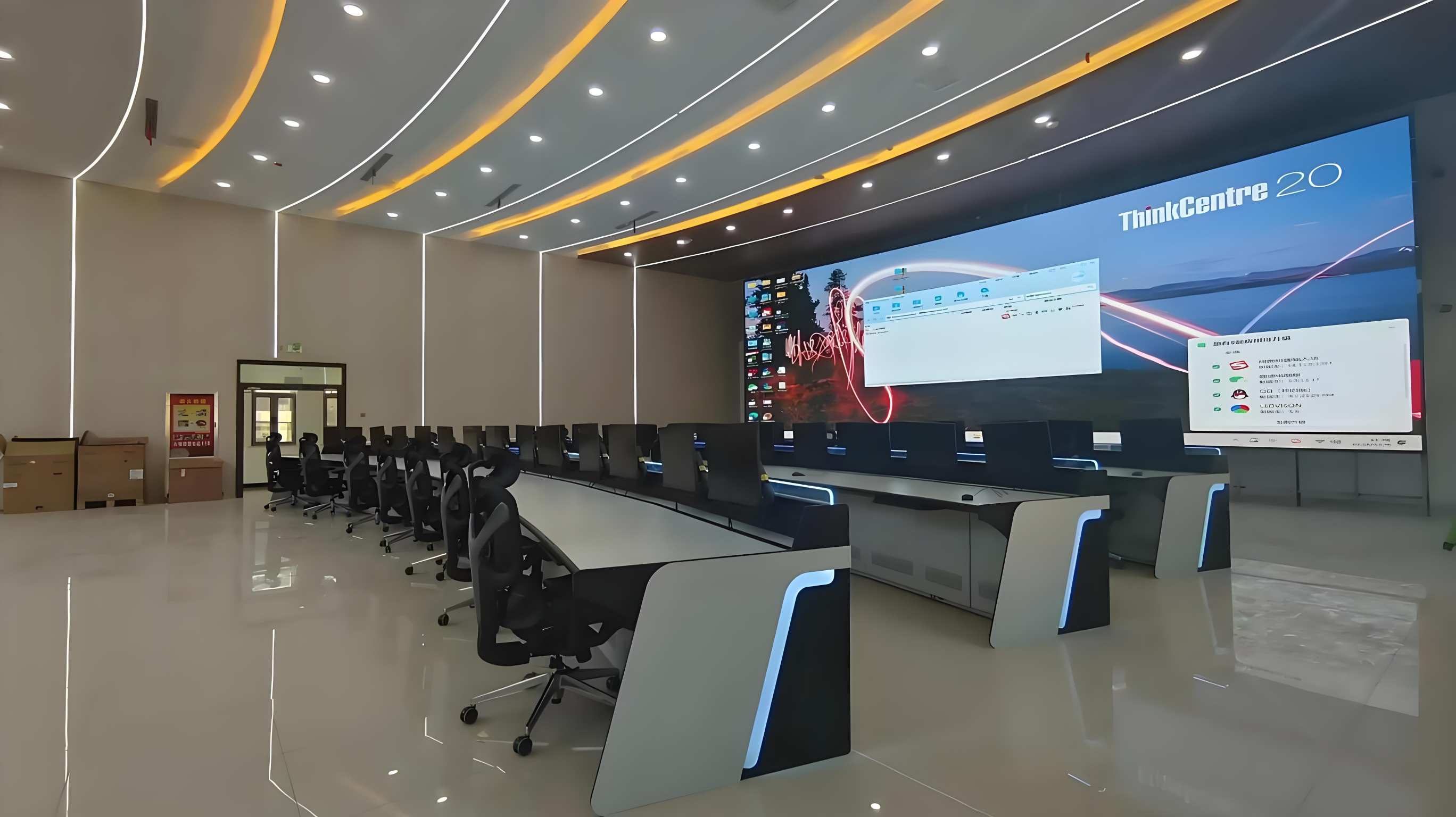

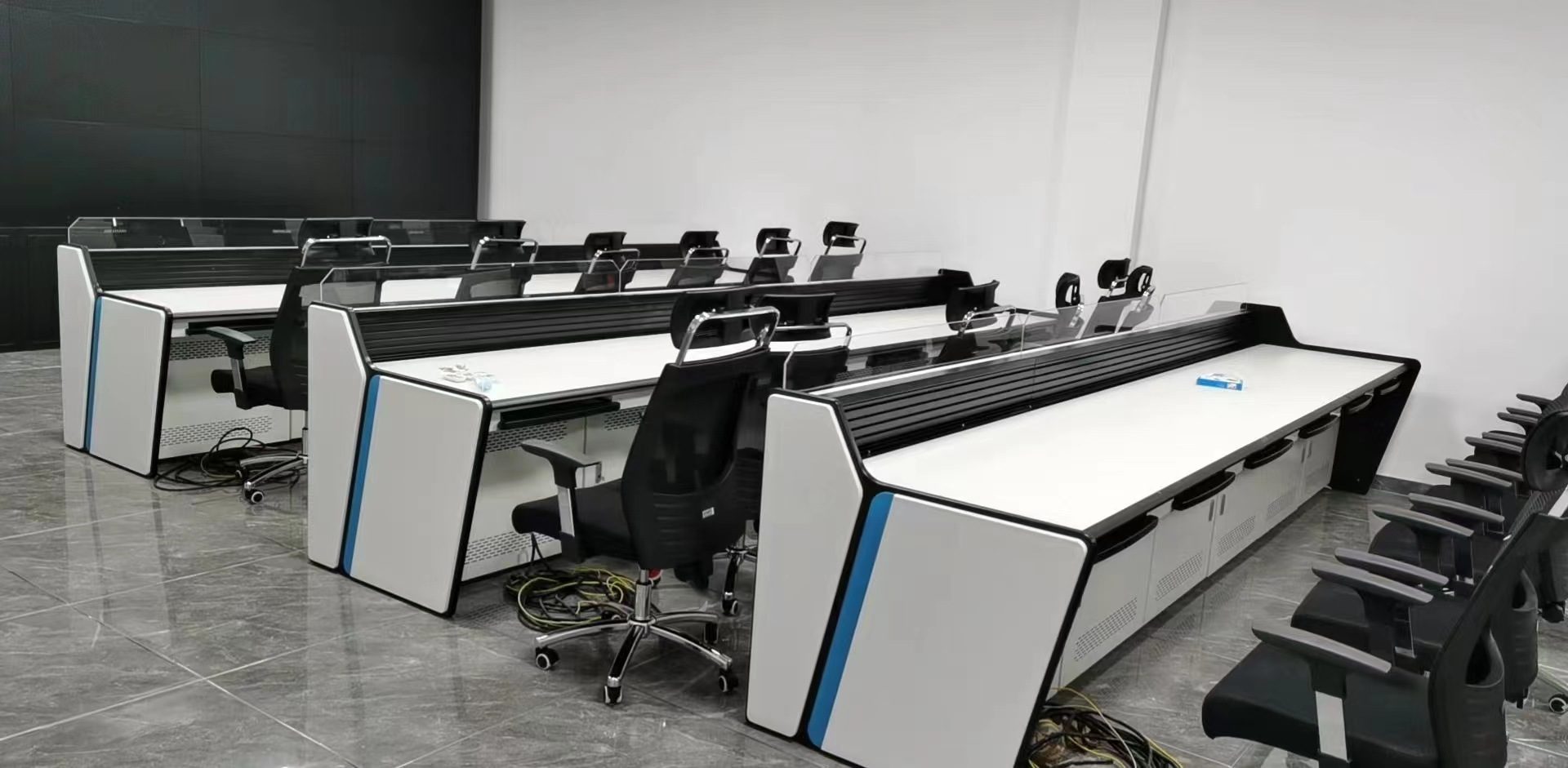

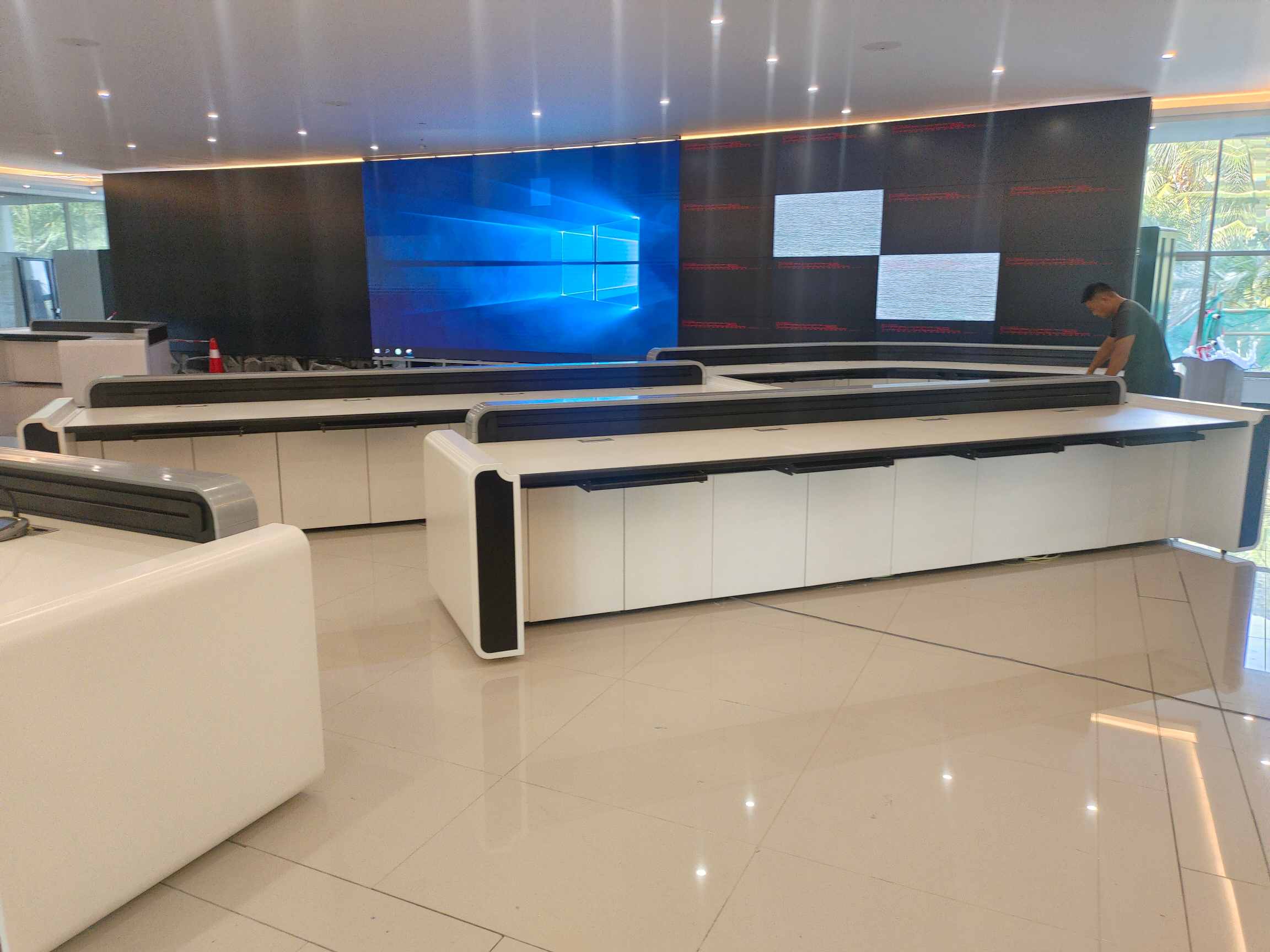

Konsola dyspozytorska mocy z Chin TEMERY, zwana także stacją roboczą do sterowania siecią lub biurkiem monitorowania mocy, to dedykowany terminal interakcji człowiek-maszyna dla środowisk kontroli zasilania. W odróżnieniu od zwykłych biurek, jest ściśle zgodny z normami bezpieczeństwa energetyki, wymaganiami EMC i specyfikacjami całodobowej pracy, szeroko stosowanymi w dyspozytorniach wojewódzkich/miejskich, dyspozytorniach monitorowania dystrybucji, elektrowniach cieplnych/wodnych oraz sterowniach nowej energii wiatrowo-słonecznej.

Przyjmuje modułową, zmontowaną konstrukcję obsługującą proste, łukowe, w kształcie litery U i inne projekty układów hal. Każdą jego pozycję roboczą można niezależnie skonfigurować z systemem obsługi wielu monitorów, ukrytym prowadzeniem kabli, kabiną do przechowywania sprzętu i ochroną uziemienia. Umożliwia niestandardową konfigurację w zależności od skali projektu i wymagań operacyjnych.

1. Rama główna

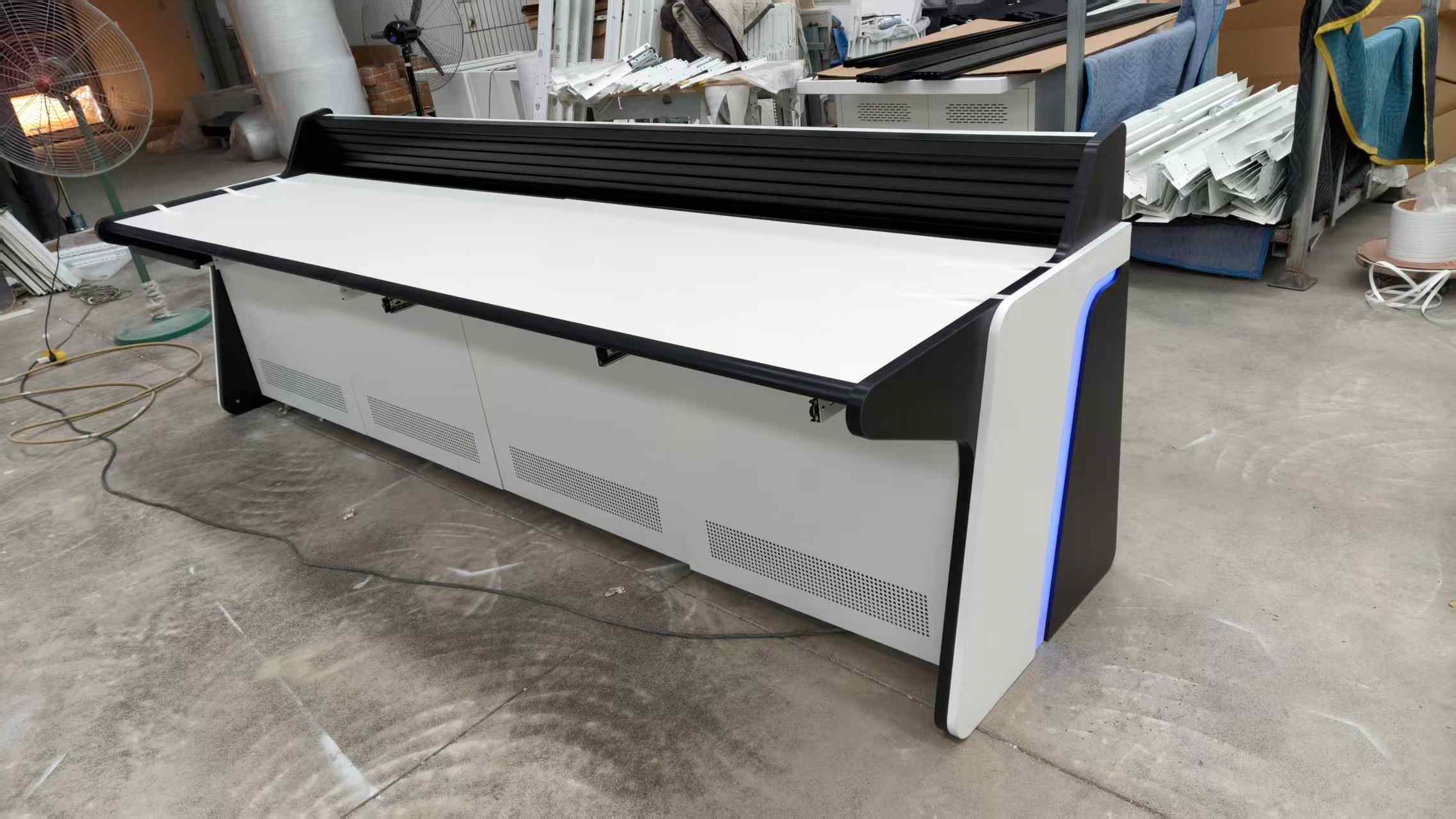

Rama konsoli dyspozytorskiej mocy jest wykonana z wysokiej jakości blachy stalowej walcowanej na zimno SPCC o grubości od 1,5 mm do 2,0 mm. Cała rama poddawana jest trawieniu kwasem, fosforanowaniu, odtłuszczaniu i natryskiwaniu elektrostatycznemu w wysokiej temperaturze, aby zapewnić odporność na rdzę, korozję, odporność na wilgoć i odporność na odkształcenia. Wszystkie pozycje spawania na nim są polerowane gładko, bez ostrych krawędzi.

Jego zaawansowana wersja wykorzystuje przemysłową konstrukcję belki ze stopu aluminium 6063-T5, zapewniając wyższą ogólną stabilność, mniejszą wagę i większą nośność. Sztywna rama może wytrzymać długotrwałe obciążenie wieloma ekranami bez wstrząsów i deformacji, w pełni dostosowując się do długotrwałej, nieprzerwanej pracy w zakresie monitorowania przemysłowego.

2. Blat antystatyczny

W blacie zastosowano importowany kompaktowy antystatyczny laminat HPL, specjalny materiał do sprzętu zasilającego i sterującego salą komputerową. Rezystywność powierzchniowa jest stabilnie kontrolowana w zakresie od 10⁶Ω do 10⁹Ω, skutecznie uwalniając elektryczność statyczną generowaną podczas długotrwałej pracy sprzętu elektronicznego i chroniąc precyzyjne hosty sterujące przemysłem, dyspozytorski sprzęt komunikacyjny i terminale monitorujące.

Blat jest ognioodporny, odporny na wysokie temperatury, zarysowania i uderzenia. Odporny na zużycie gatunek spełnia wymagania dotyczące długotrwałej pracy klawiatury i myszy o wysokiej częstotliwości, bez blaknięcia, łuszczenia się i pękania po latach użytkowania.

3. System okablowania izolującego silny i słaby prąd

Jest wyposażony w podwójną niezależną strukturę szynową dla prądu silnego i słabego. Na środku produktu umieszczona jest metalowa płytka izolacyjna, która całkowicie oddziela linie zasilające od linii sygnałowych, unikając przesłuchów elektromagnetycznych, migotania ekranu, opóźnień sygnału i utraty pakietów danych spowodowanych zakłóceniami prądu.

Dla każdej stacji zarezerwowane są niezależne otwory na przewody, rowki na przewody i dolne kanały na przewody. Całe okablowanie jest ukryte i schludne, co ułatwia późniejszą konserwację sprzętu, wymianę linii i modernizację systemu. Cała konsola dyspozytorska mocy wyposażona jest w standardowe zaciski uziemiające, zapewniające bezpieczną ochronę ekwipotencjalną, spełniającą standardy bezpieczeństwa stosowane w energetyce.

4. System wsporników montażowych do wielu ekranów

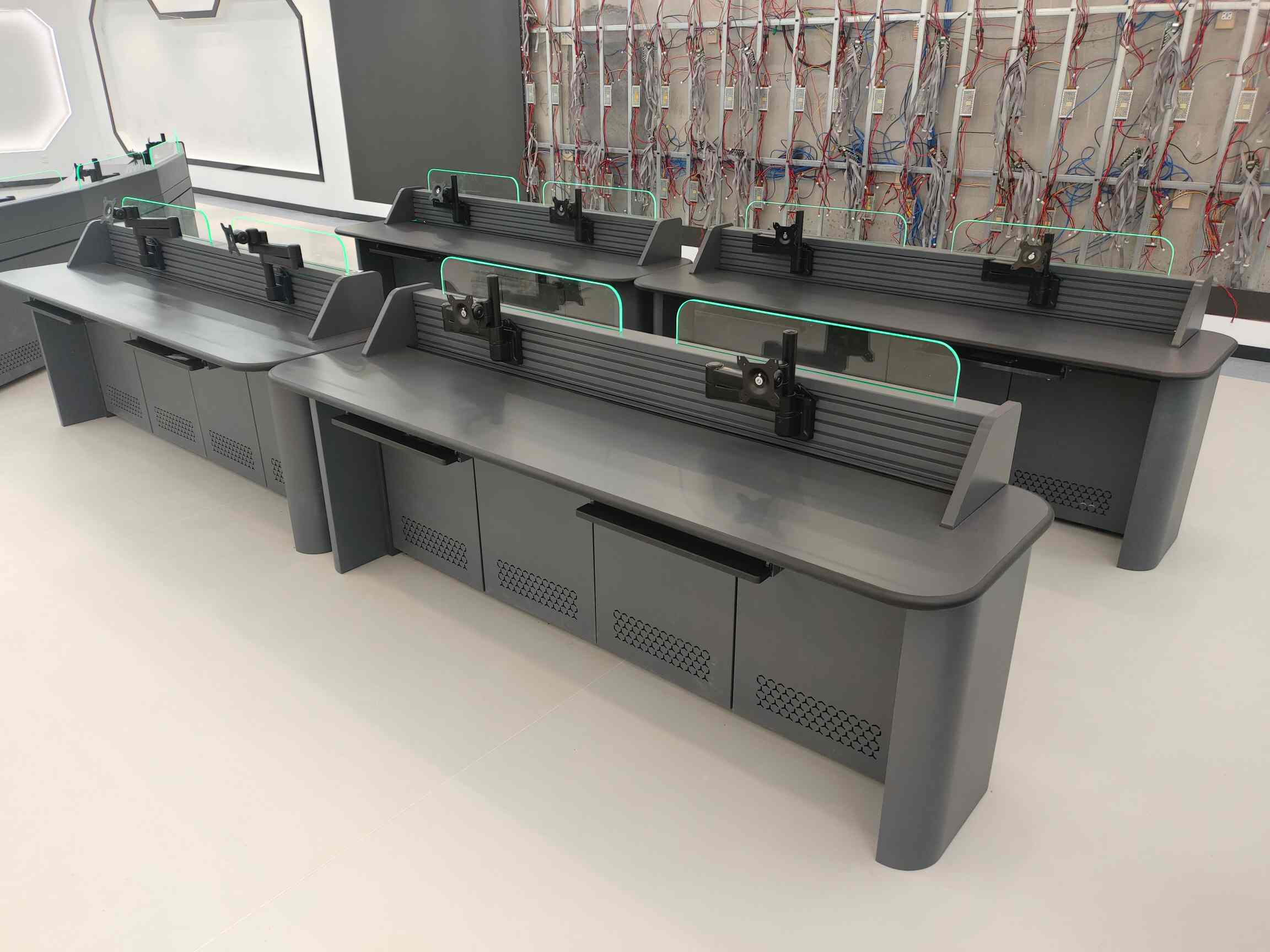

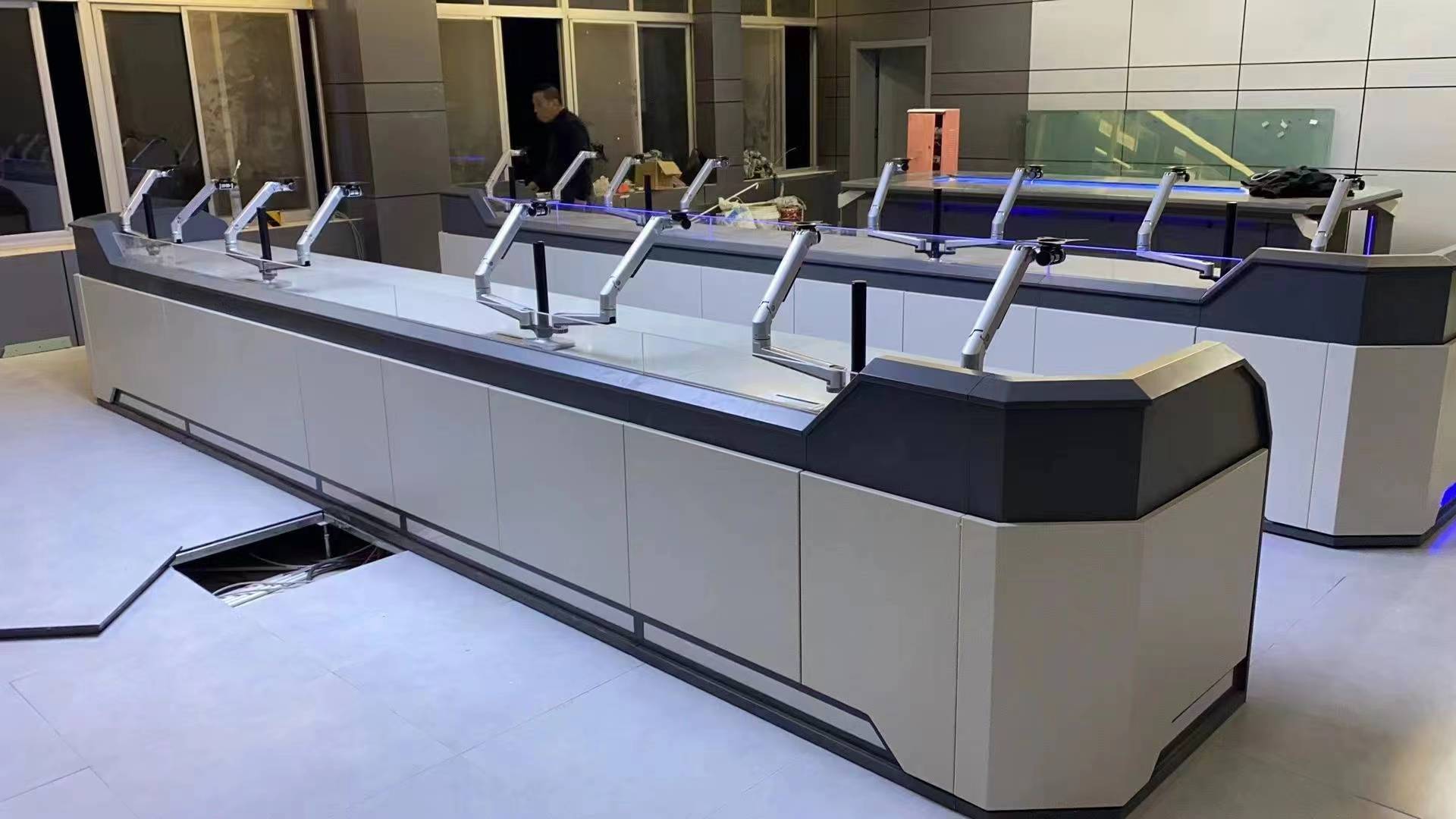

Tylna część wyposażona jest w zintegrowany, pogrubiony uchwyt do montażu monitora, który może pomieścić od 2 do 6 monitorów na stanowisko. Wspornik ma wzmocnioną stalową konstrukcję o dużej nośności, regulowany kąt góra-dół i lewy-prawy oraz elastyczny układ ekranu.

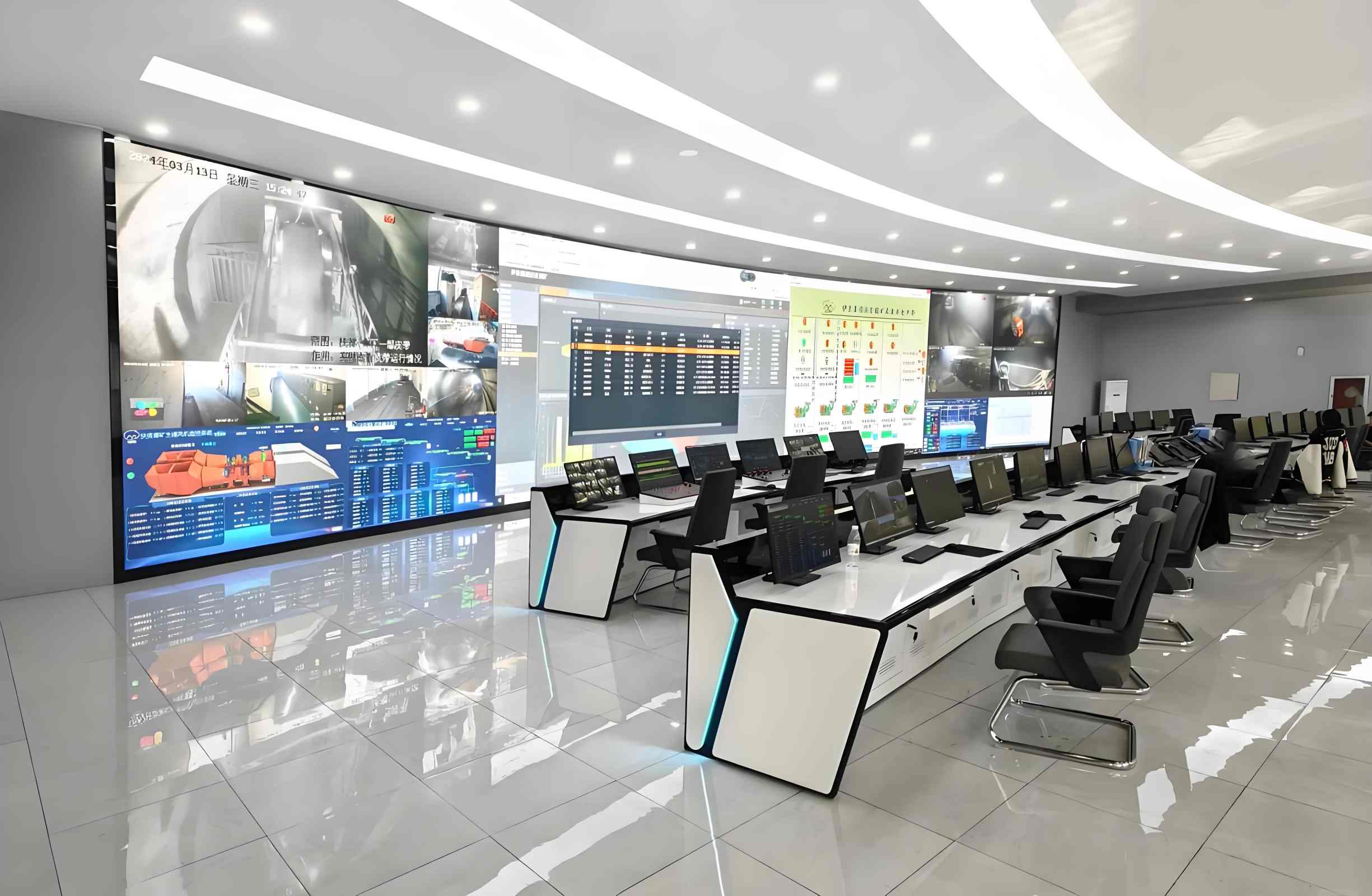

Wspornik nadaje się do wyświetlania schematów sieci energetycznej, krzywych wysyłania danych, stanu działania sprzętu, filmów monitorujących w czasie rzeczywistym i wymagań dotyczących synchronicznego wyświetlania wielu systemów. Wspornik pozostaje stabilny i nie drga podczas długotrwałej pracy, zapewniając wyraźny i stabilny obraz monitorowania.

5. Ergonomiczny, humanizowany projekt

W blacie zastosowano ergonomiczną konstrukcję o mikronachyleniu, która optymalizuje kąt widzenia operatora i zmniejsza zmęczenie oczu. Jest wyposażony w ukrytą, wysuwaną półkę na klawiaturę i płynnie wysuwaną szynę, co pozwala zaoszczędzić miejsce i zapewnia schludny pulpit.

Konsola dyspozytorska mocy oferuje opcjonalną funkcję elektrycznej regulacji wysokości, wspomagającą pracę naprzemienną w pozycji siedzącej i stojącej, skutecznie poprawiając komfort dyspozytora podczas długotrwałej pracy. Ogólna konstrukcja fazowania łukowego zapobiega urazom spowodowanym kolizją, w pełni spełniając standardy bezpieczeństwa i humanizowanego projektowania panujące w sterowniach przemysłowych.

6. Modułowa struktura rozbudowy

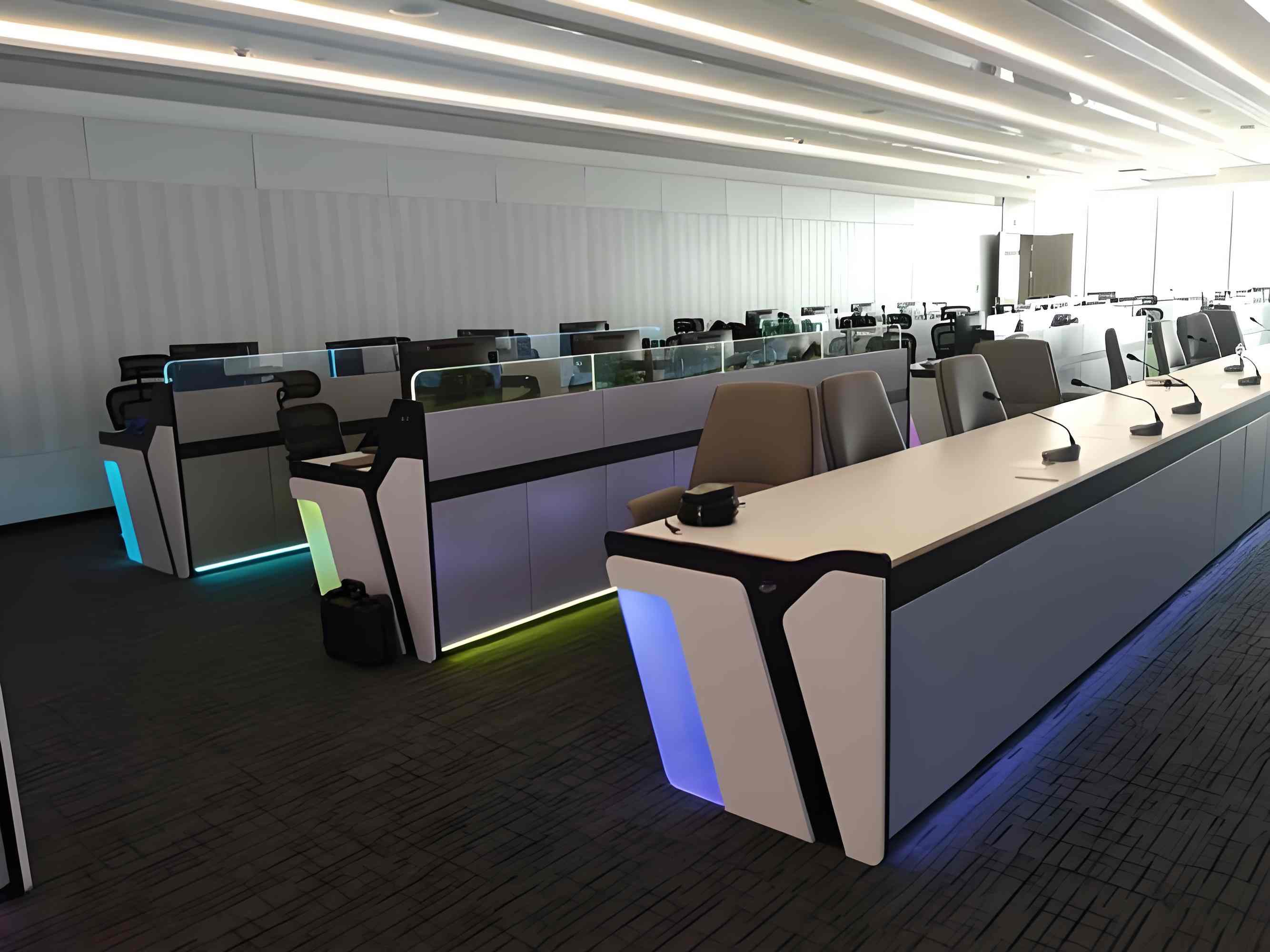

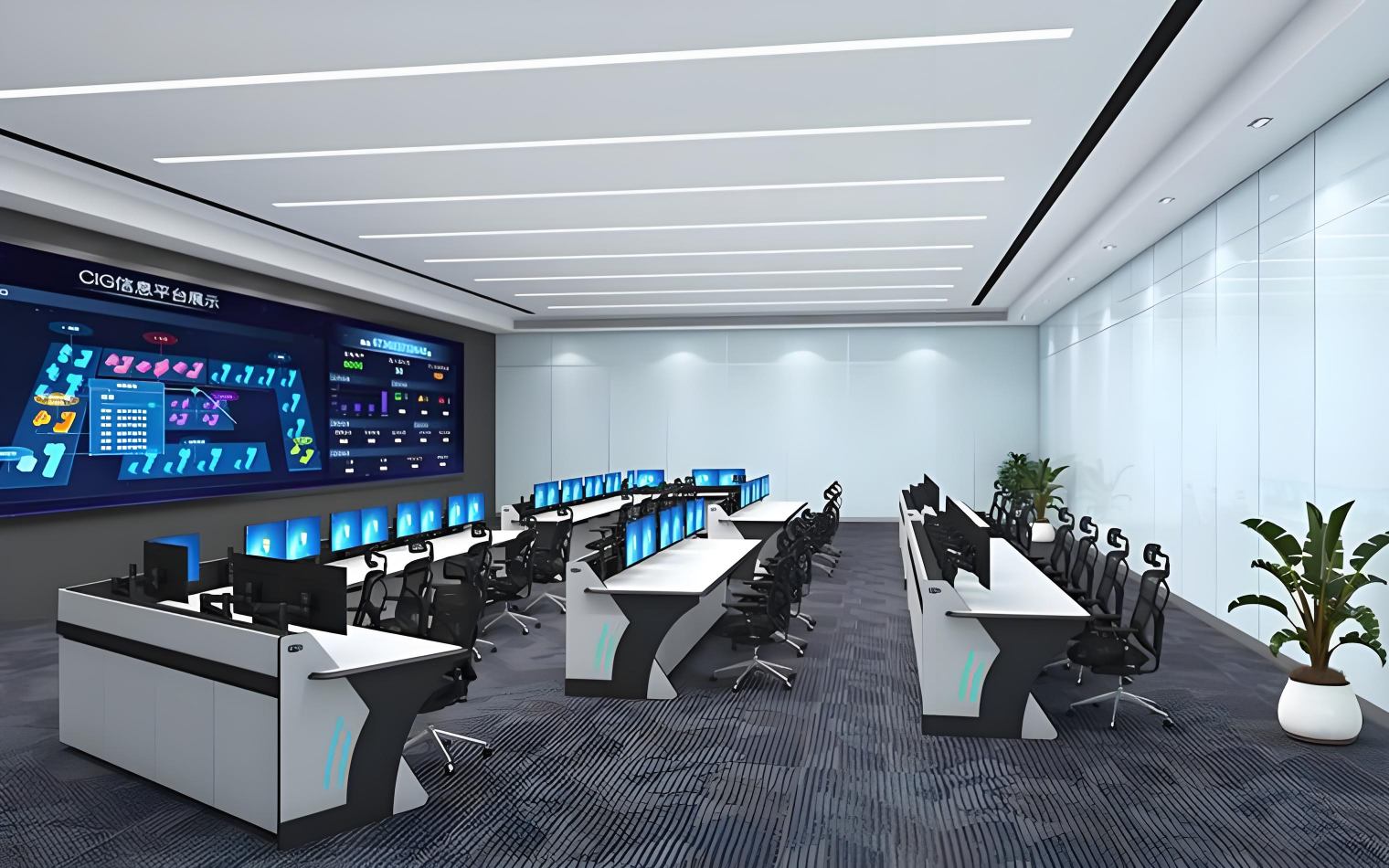

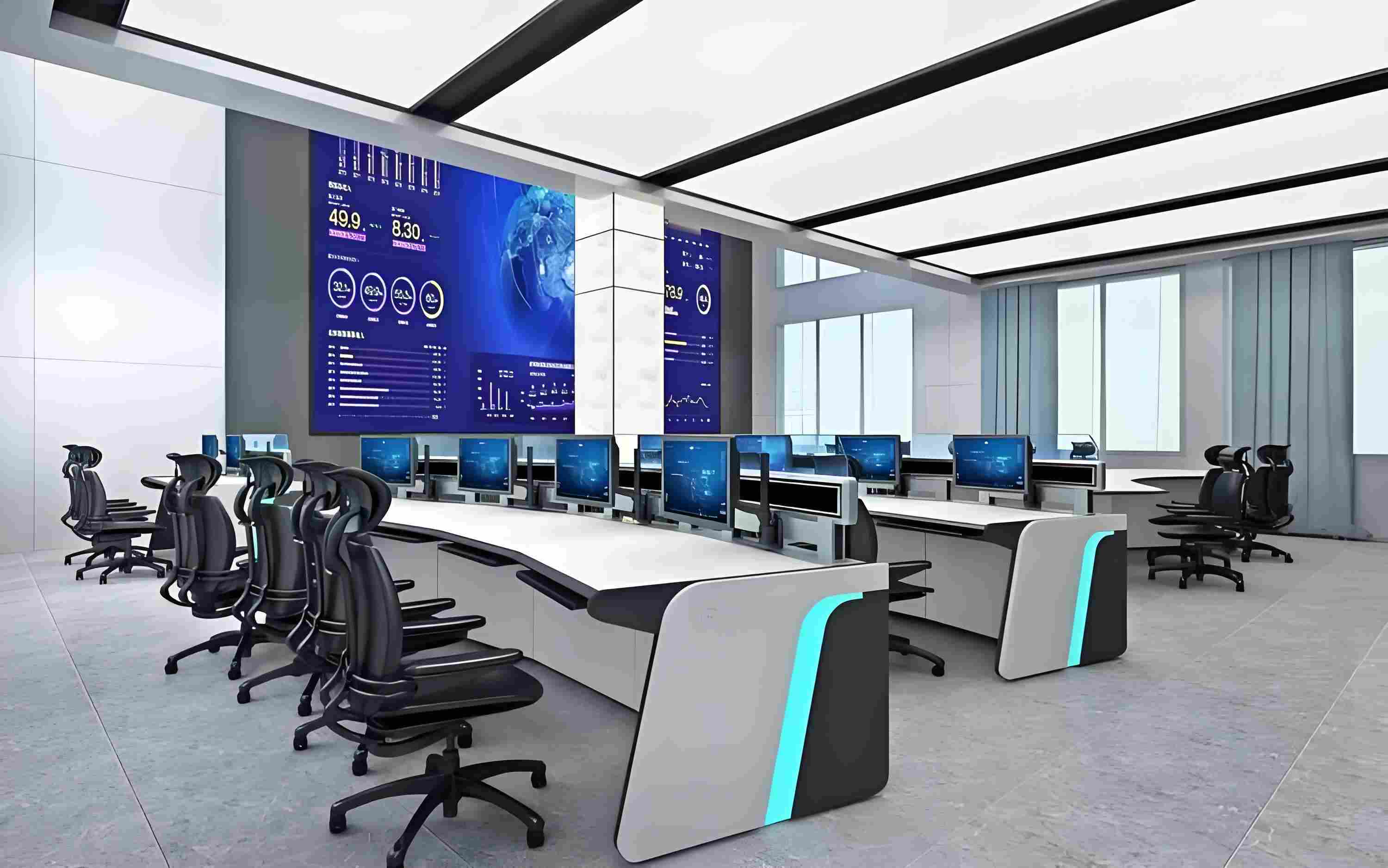

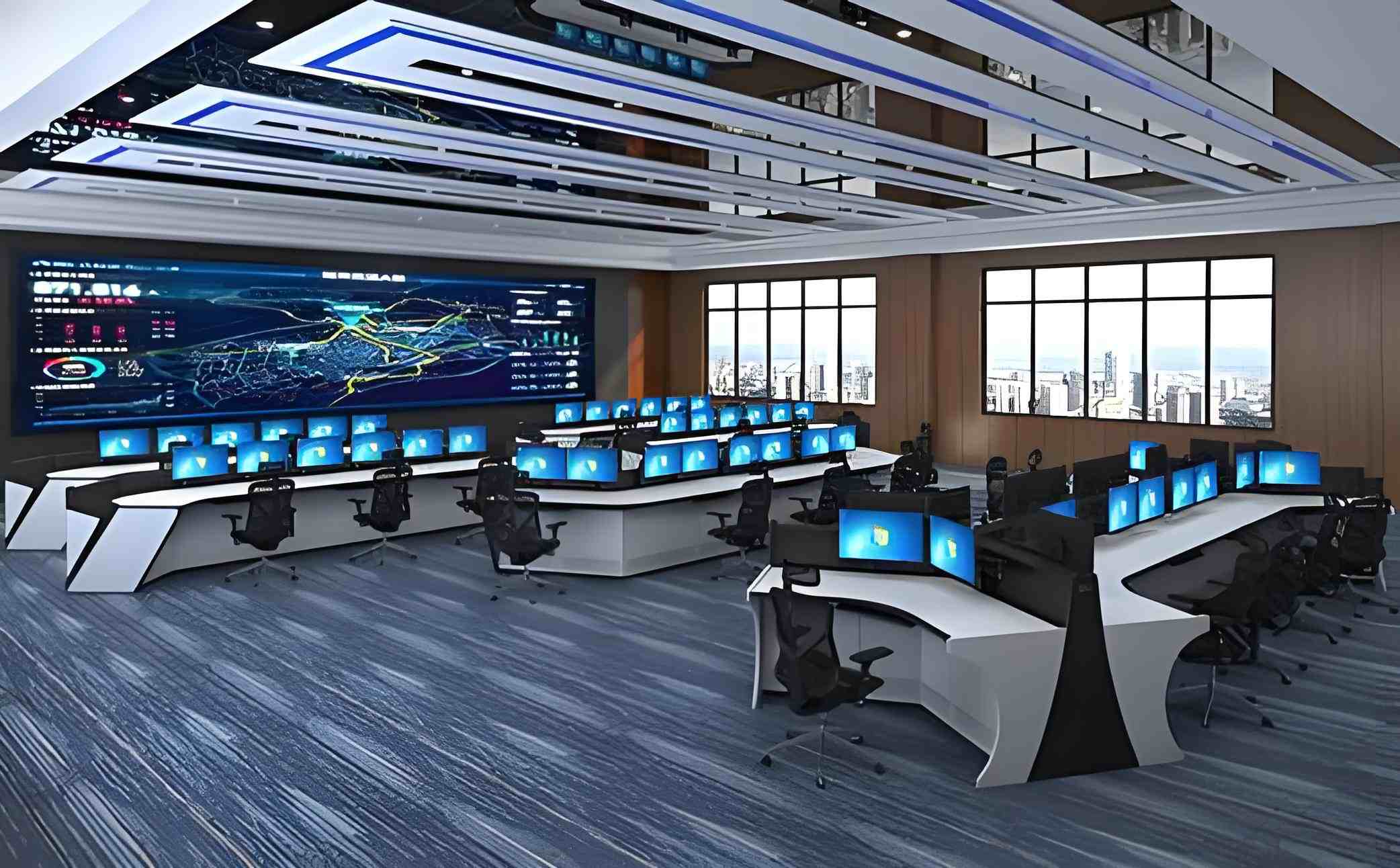

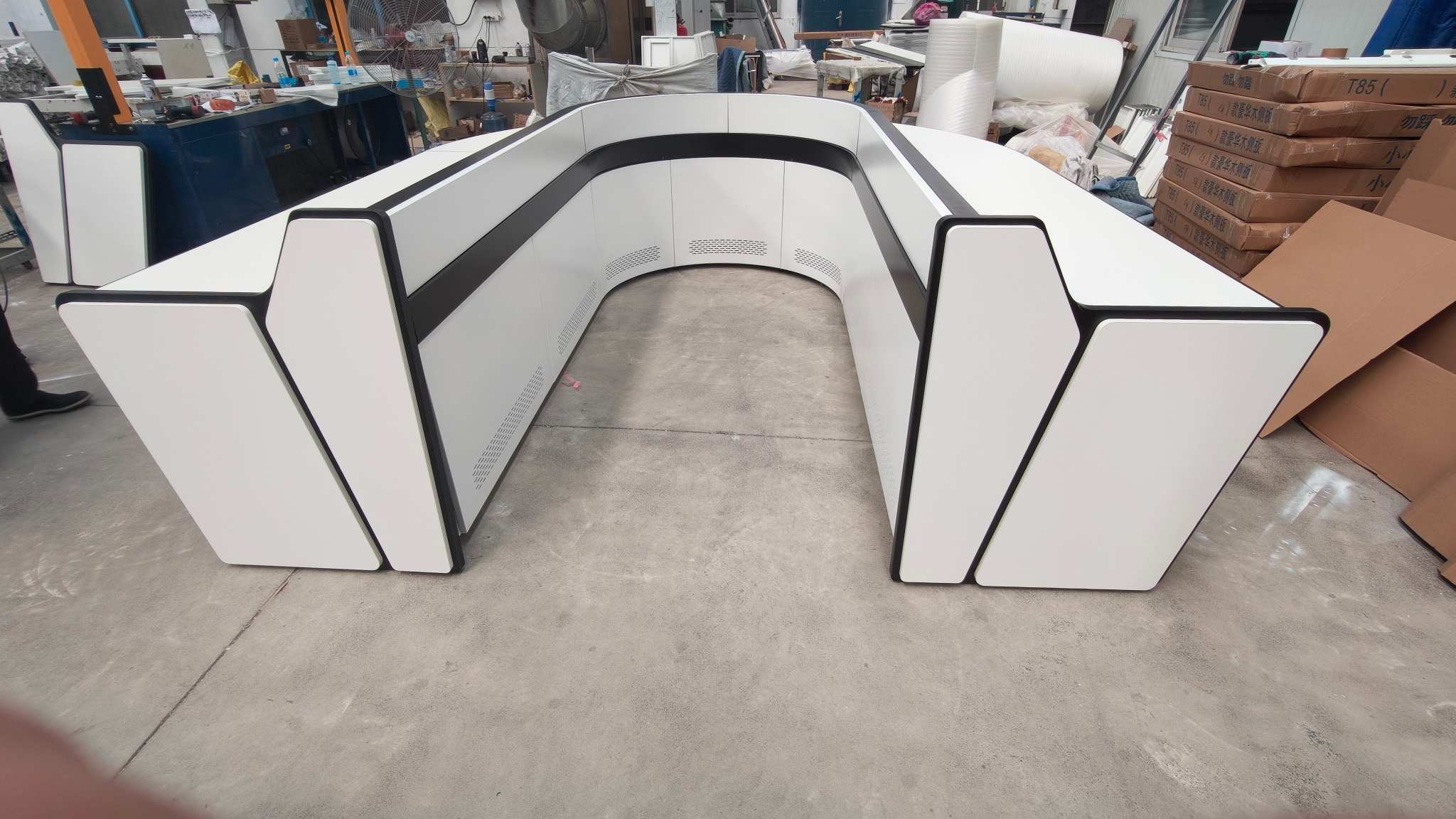

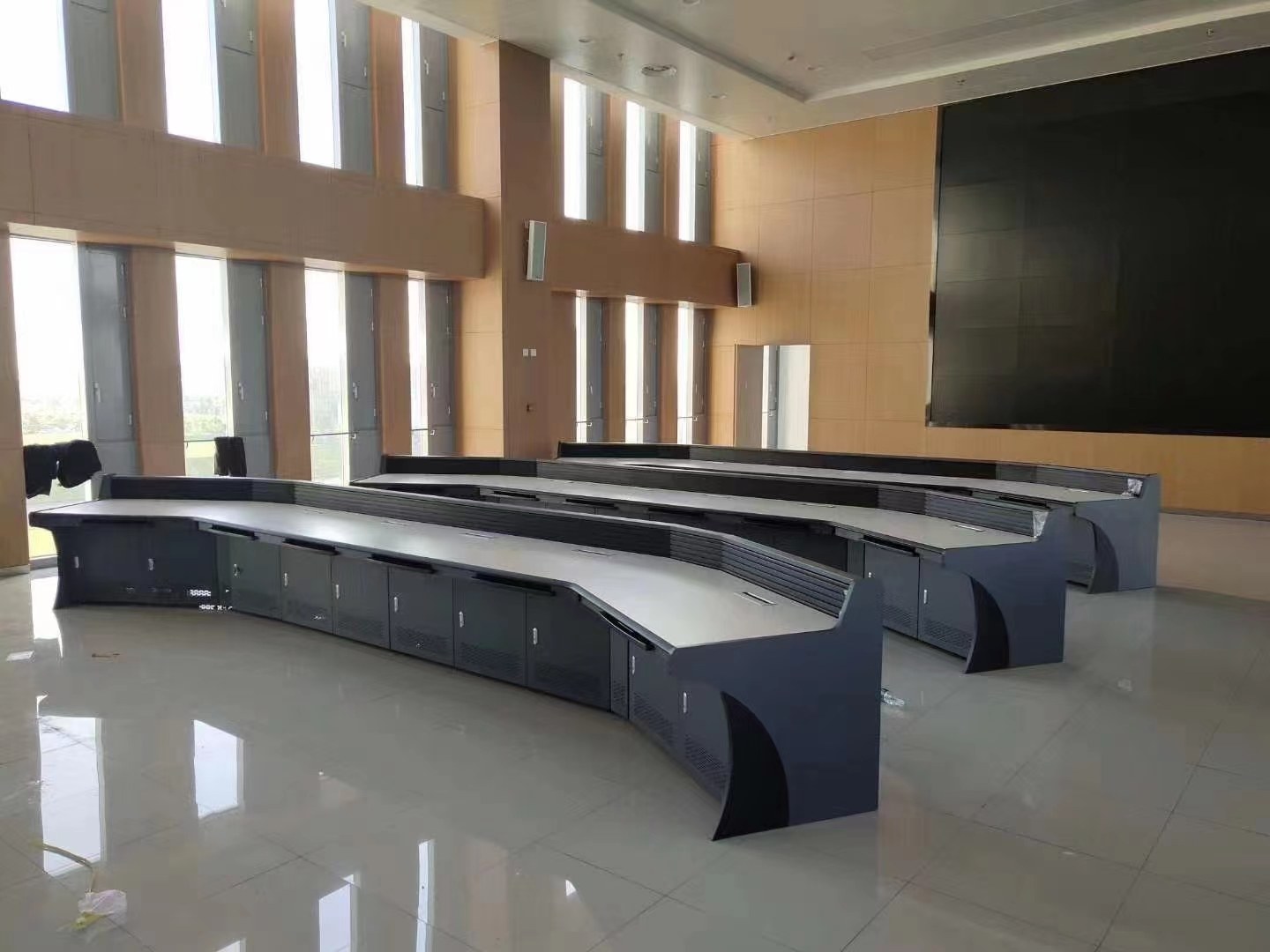

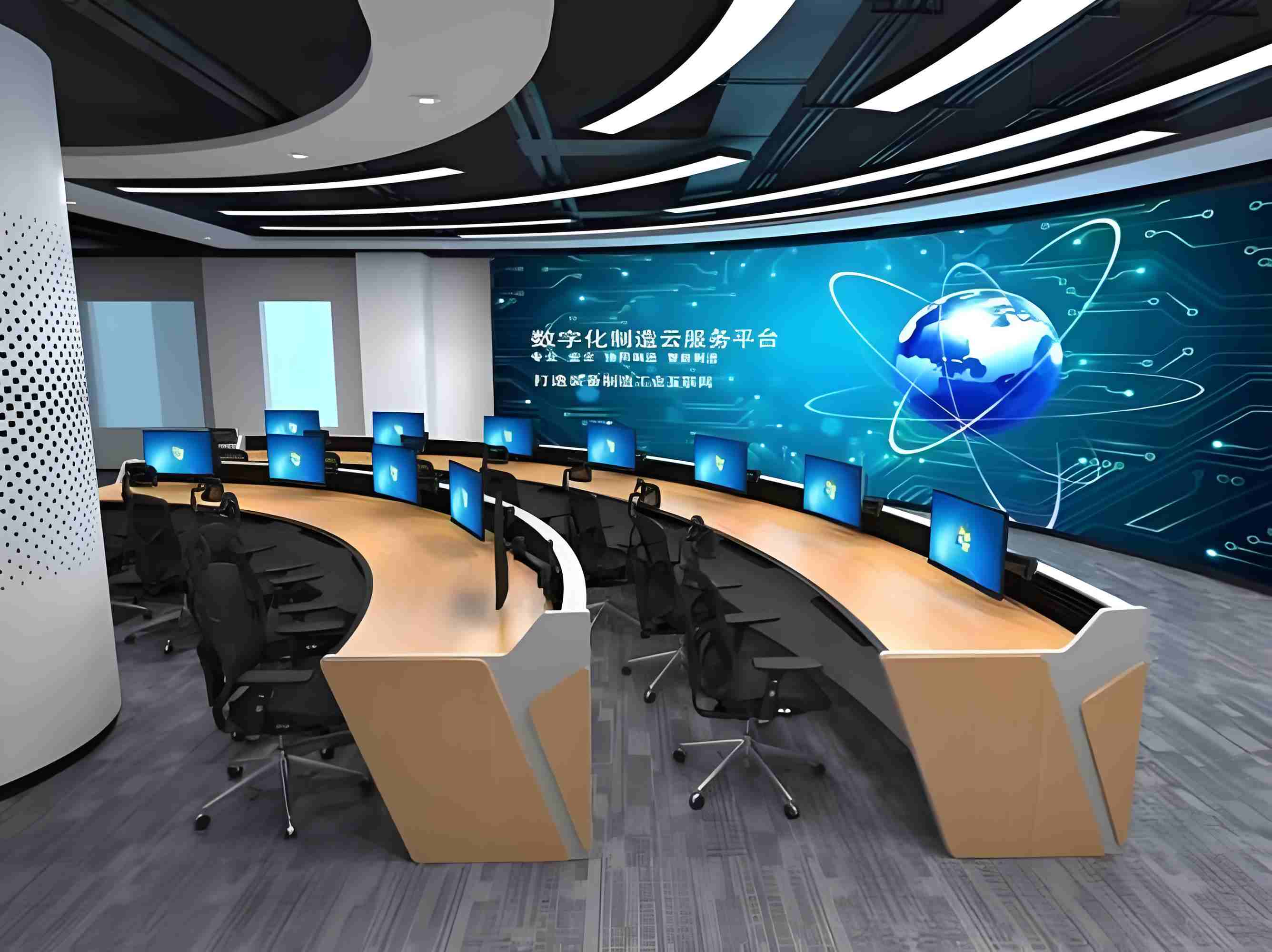

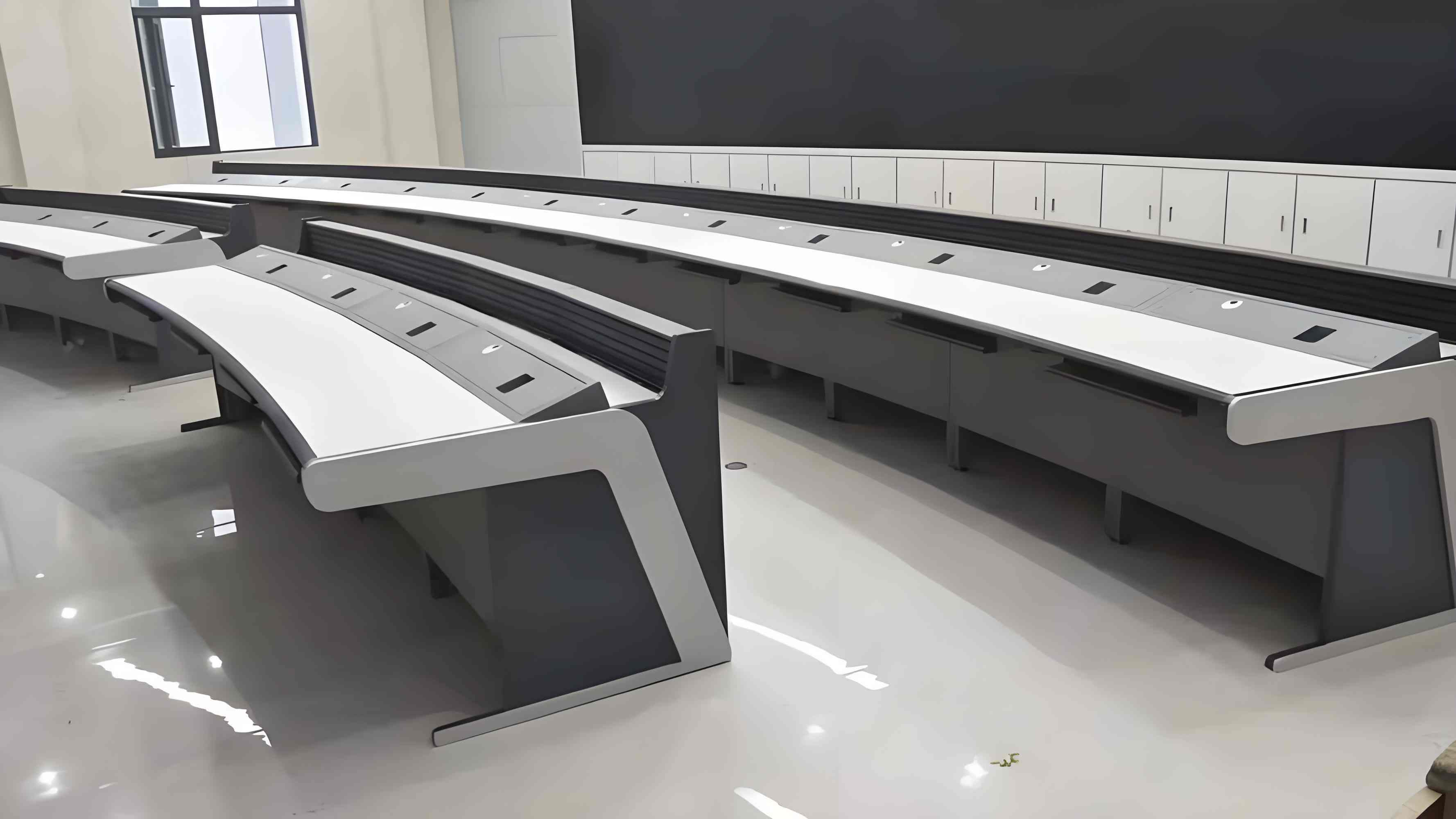

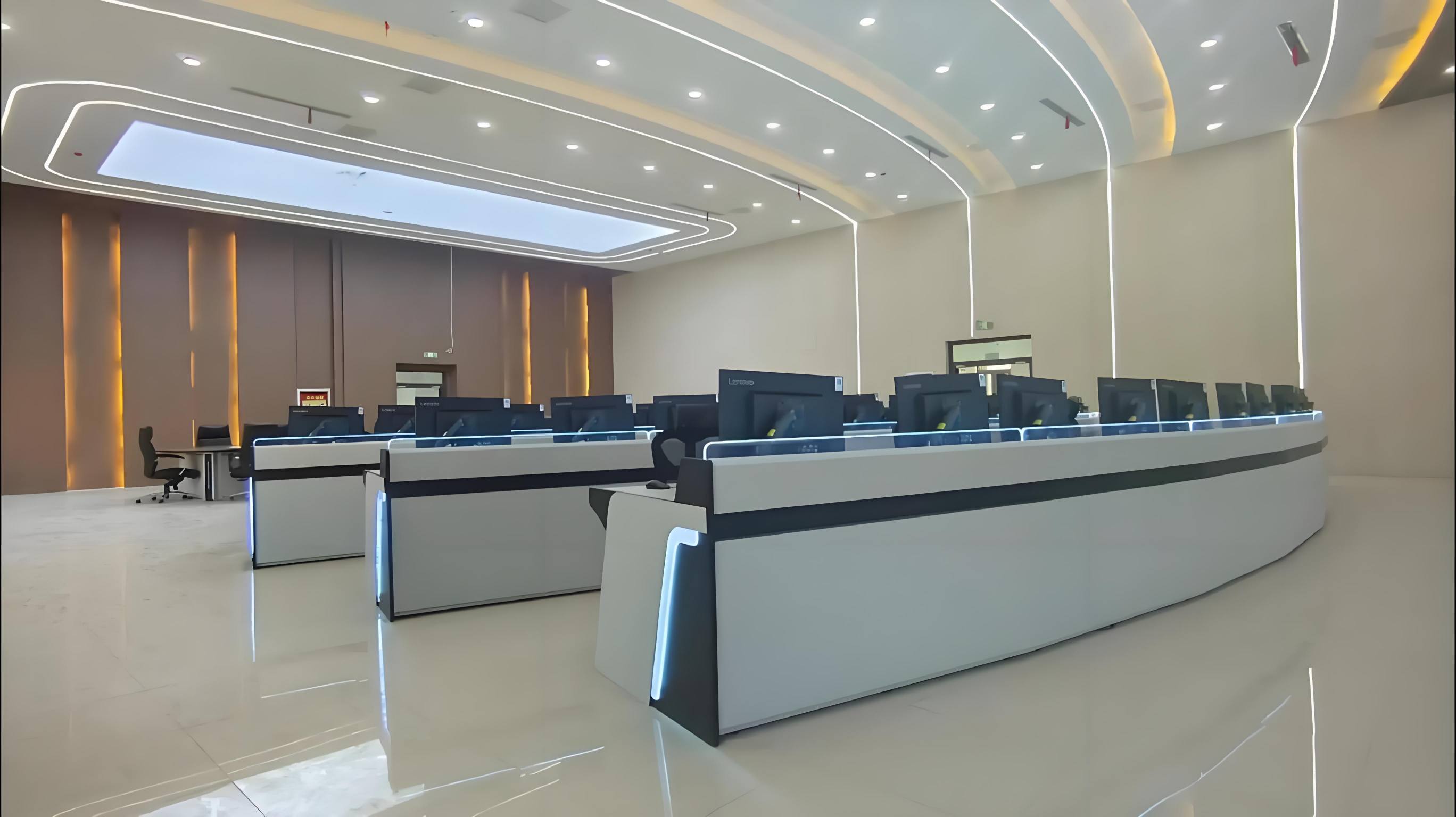

Produkt wykorzystuje w pełni modułową, standaryzowaną produkcję, która umożliwia nieograniczone łączenie jednej lub wielu stacji. W zależności od wielkości sterowni, konsolę dystrybucyjną mocy można łączyć w układy liniowe, łukowe, typu U i inne ogólne układy.

Modułowa budowa pozwala na dowolne dodawanie, redukcję i wymianę modułów funkcjonalnych, ułatwiając późniejszą przebudowę hali, zwiększanie jej pojemności i modernizację wyposażenia. Nadaje się do małych sterowni sieci dystrybucyjnych, centralnych sterowni średniej wielkości elektrowni i dużych dyspozytorni sieci wojewódzkich.

Zalety produktu

Jest dostosowany do scenariuszy intensywnego monitorowania branży energetycznej przez całą dobę, 7 dni w tygodniu. Konsola dyspozytorska mocy wykazuje wyjątkowe zalety w zakresie zakłóceń antyelektromagnetycznych, eliminacji ładunków statycznych, ochrony bezpieczeństwa, stabilności strukturalnej i długoterminowej trwałości.

W porównaniu ze zwykłymi biurkami monitorującymi jest bardziej profesjonalny, bezpieczniejszy i lepiej przystosowuje się do złożonych środowisk elektromagnetycznych.

Wszystkie materiały są ognioodporne, przyjazne dla środowiska i trwałe, spełniając międzynarodowe standardy bezpieczeństwa przemysłowego i wymagania inspekcji energetyki. Produkt jest preferowaną stacją roboczą sterującą dla przedsiębiorstw zajmujących się sieciami energetycznymi, elektrowni, nowych projektów energetycznych i firm energetycznych EPC.

Zakres zastosowania

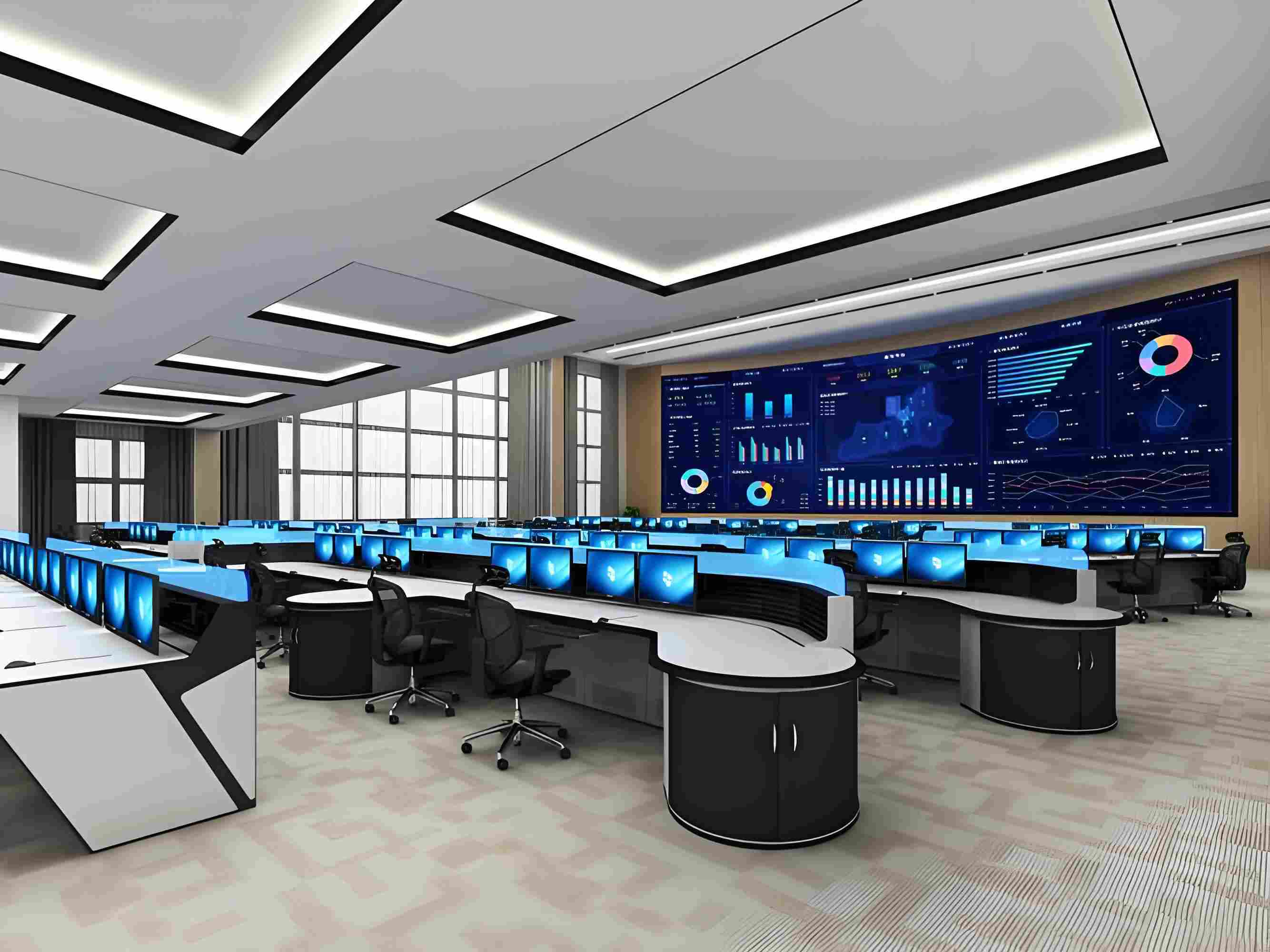

Konsola dystrybucji energii ma zastosowanie do centrów dyspozytorskich sieci elektroenergetycznych, sterowni miejskich biur energetycznych, centrów monitorowania sieci dystrybucyjnej, centralnych sterowni elektrowni cieplnych, pomieszczeń monitorowania elektrowni wodnych, centrów kontroli energii wiatrowej i nowej energii słonecznej, pomieszczeń monitorowania stacji magazynowania energii, scentralizowanych sterowni podstacji i centrów planowania komunikacji elektroenergetycznej.

Parametry techniczne

1. Materiał ramy: stal walcowana na zimno SPCC o grubości 1,5–2,0 mm / stop aluminium 6063-T5
2. Materiał blatu: Opcjonalny antystatyczny laminat kompaktowy HPL lub antystatyczna płyta ognioodporna
3. Rezystywność powierzchniowa: 10⁶–10⁹Ω
4. Rezystancja uziemienia: ≤1Ω
5. Nośność statyczna: ≥100kg/㎡
6. Tryb pracy: Stały / Elektryczna regulacja wysokości opcjonalnie
7. Projekt okablowania: Niezależny kanał izolujący silny i słaby prąd
8. Żywotność: Ponad 15 lat w normalnych warunkach pracy
